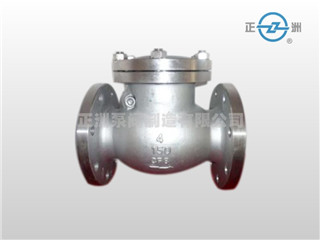

H44H/W旋啟式止回閥
一、用途及特點
該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
一、用途及特點
該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、主要性能規范
|
試驗壓力
|
公稱壓力（ MPa ）
|
||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
|
殼體試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.1
|
11.0
|
|
閥體材料
|
WCB(C)
|
CF8(P)
|
CF 8M (R)
|
WC6
|
WC9
|
|
工作溫度
|
≤ 425
|
≤ 100
|
≤ 100
|
≤ 550
|
≤ 550
|
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
水、蒸汽
|
水、蒸汽
|
三、執行標準
設計制造： GB12236
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
設計制造： GB12236
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
四、主要連接尺寸
|
公稱通徑
|
PN1.6/2.5MPa
|
PN4.0MPa
|
PN6.4/10.0MPa
|
|||||
|
L
|
H
|
L
|
H
|
L
|
H
|
|||
|
系列 1
|
系列 2
|
系列 1
|
系列 2
|
|||||
|
DN40
|
200
|
200
|
130
|
200
|
200
|
130
|
260
|
160
|
|
DN50
|
230
|
230
|
135
|
230
|
230
|
135
|
300
|
170
|
|
DN65
|
290
|
290
|
145
|
290
|
290
|
145
|
340
|
180
|
|
DN80
|
310
|
310
|
175
|
310
|
310
|
175
|
380
|
245
|
|
DN100
|
350
|
350
|
200
|
350
|
350
|
200
|
430
|
290
|
|
DN125
|
400
|
400
|
255
|
400
|
400
|
255
|
500
|
320
|
|
DN150
|
480
|
480
|
320
|
480
|
480
|
320
|
550
|
360
|
|
DN200
|
495
|
550
|
380
|
533
|
550
|
380
|
650
|
430
|
|
DN250
|
622
|
650
|
440
|
622
|
650
|
440
|
775
|
505
|
|
DN300
|
698
|
750
|
480
|
711
|
750
|
520
|
900
|
555
|
|
DN350
|
787
|
850
|
530
|
838
|
850
|
540
|
1025
|
595
|
|
DN400
|
864
|
950
|
560
|
864
|
950
|
590
|
1150
|
680
|
|
DN450
|
978
|
1050
|
620
|
978
|
1050
|
650
|
1275
|
780
|
|
DN500
|
978
|
1150
|
655
|
978
|
1150
|
720
|
1400
|
970
|
